Panneau lumineux en plexiglas Homemade

Page mise à jour le 29/06/2008 - Mandorlo G. et Mandorlo F.
Imprimer le document
Imprimer
Recommander le document à quelqu´un
Recommander
Faire une remarque
Des remarques ?

Sommaire :
  1. Présentation du projet
  2. Gravure du plexiglas
  3. Découpes, perçage et mise en place des diodes
  4. Montage électrique
  5. Rendu final

5. Rendu final

Normalement, à ce stade, on a un panneau qui fonctionne, avec le câblage opérationel !
Les photos avec des objets qui éclairent ne sont pas évidentes à prendre... Sans flash, la durée d´exposition a tendance à grimper, ce qui explique le manque de netteté des photos prises de nuit.

Quide de la face gravée !

Tout d´abord, on va regarder si un des cotés est plus "joli" que l´autre... On passera sur les traces de doigts involontaires qui font "nébuleuse dans l´espace" (l´auteur se reconnaitra).

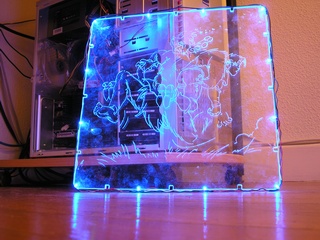

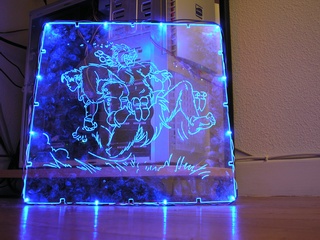

Avec la gravure à l´extérieur (cliquer pour agrandir) Avec la gravure à l´extérieur (cliquer pour agrandir)

A gauche, la gravure est à l´extérieur, et à droite, à l´intérieur du boîtier.

Les photos sont prises dans les mêmes conditions. Si on compare la luminisoté du dessin par rapport aux diodes en périphérie, on constate que celui de droite ressort davantage. De plus, si on regarde très attentivement la photo de gauche au niveau du pied, on constate que le dessin est dédoublé.

Détail avec la gravure devant, à l´extérieur du boîtier

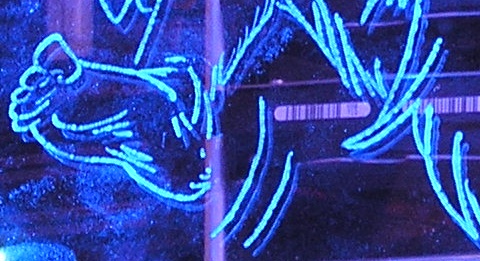

Détail avec la gravure devant, à l´extérieur du boîtier : on voit clairement apparaitre un dédoublement du dessin !

Montage final et nettoyage

Pour tout nettoyage, on prend un chiffon doux et on supprime toutes les traces de poussière et de graisse que nos grosses paluches ont pu déposer ! Et surtout, on fait attention lors du montage à ne pas toucher la face interne du plexi... l´autre, on peut encore la (re-)nettoyer !
Tout d´abord une photo de jour : on voit facilement les motifs. C´est assez joli... enfin, ca dépend des goûts !

Le panneau une fois monté et vu de jour (cliquer pour agrandir)

Le panneau une fois monté et vu de jour (cliquer pour agrandir)

La même chose, dans l´obscurité :

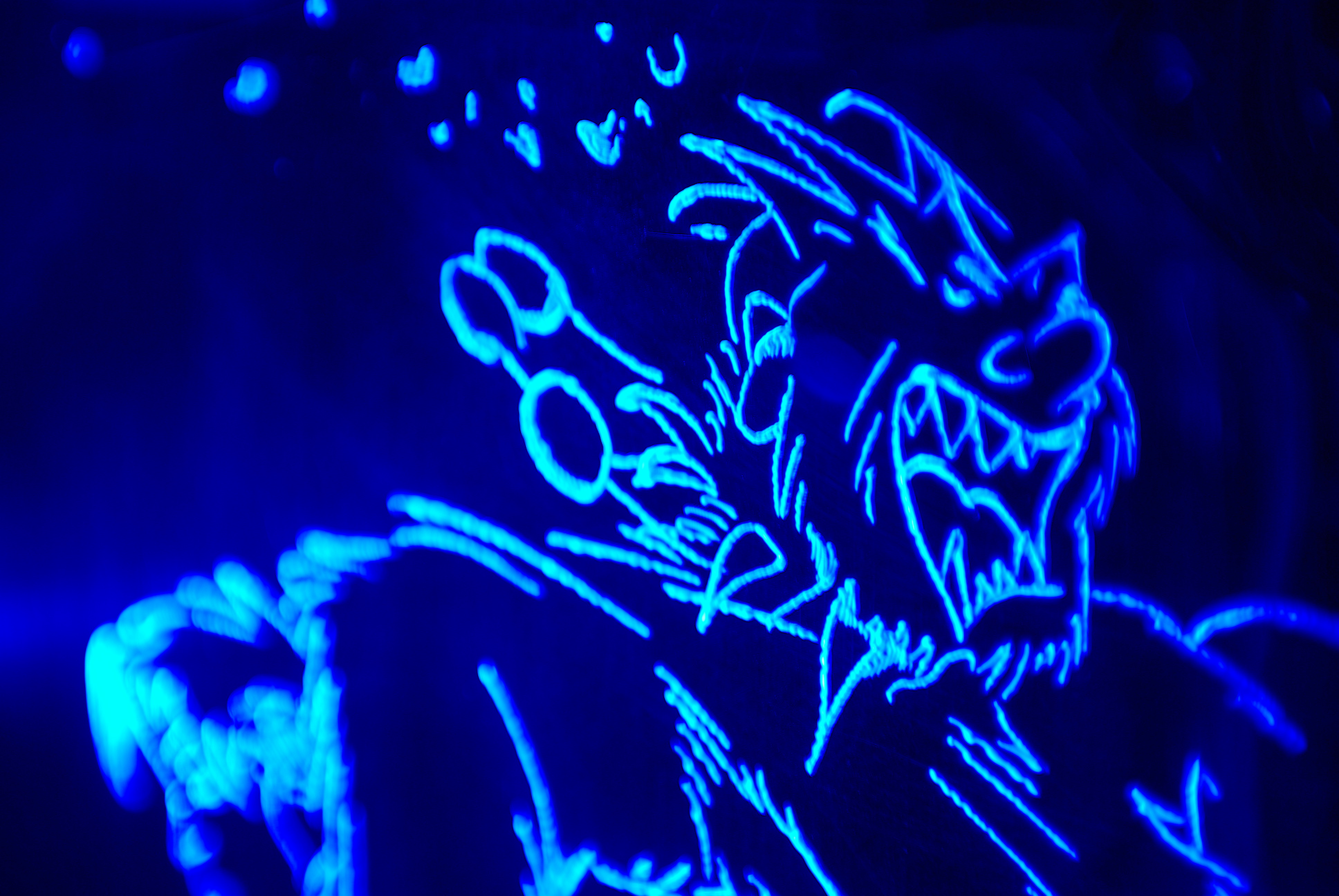

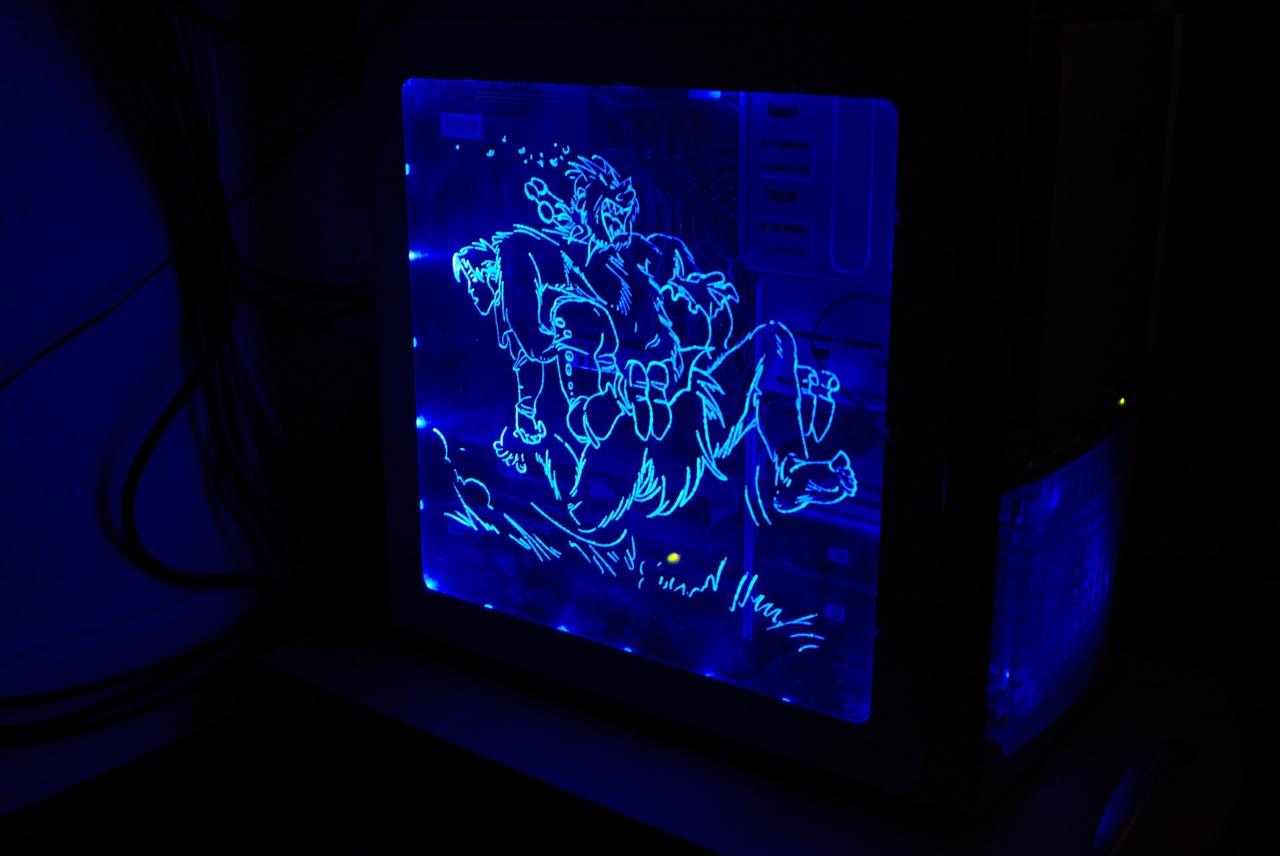

Un détail de la gravure (cliquer pour agrandir) (cliquer pour agrandir) Un détail de la gravure (cliquer pour agrandir) (cliquer pour agrandir) Le panneau une fois monté et vu de nuit (cliquer pour agrandir)

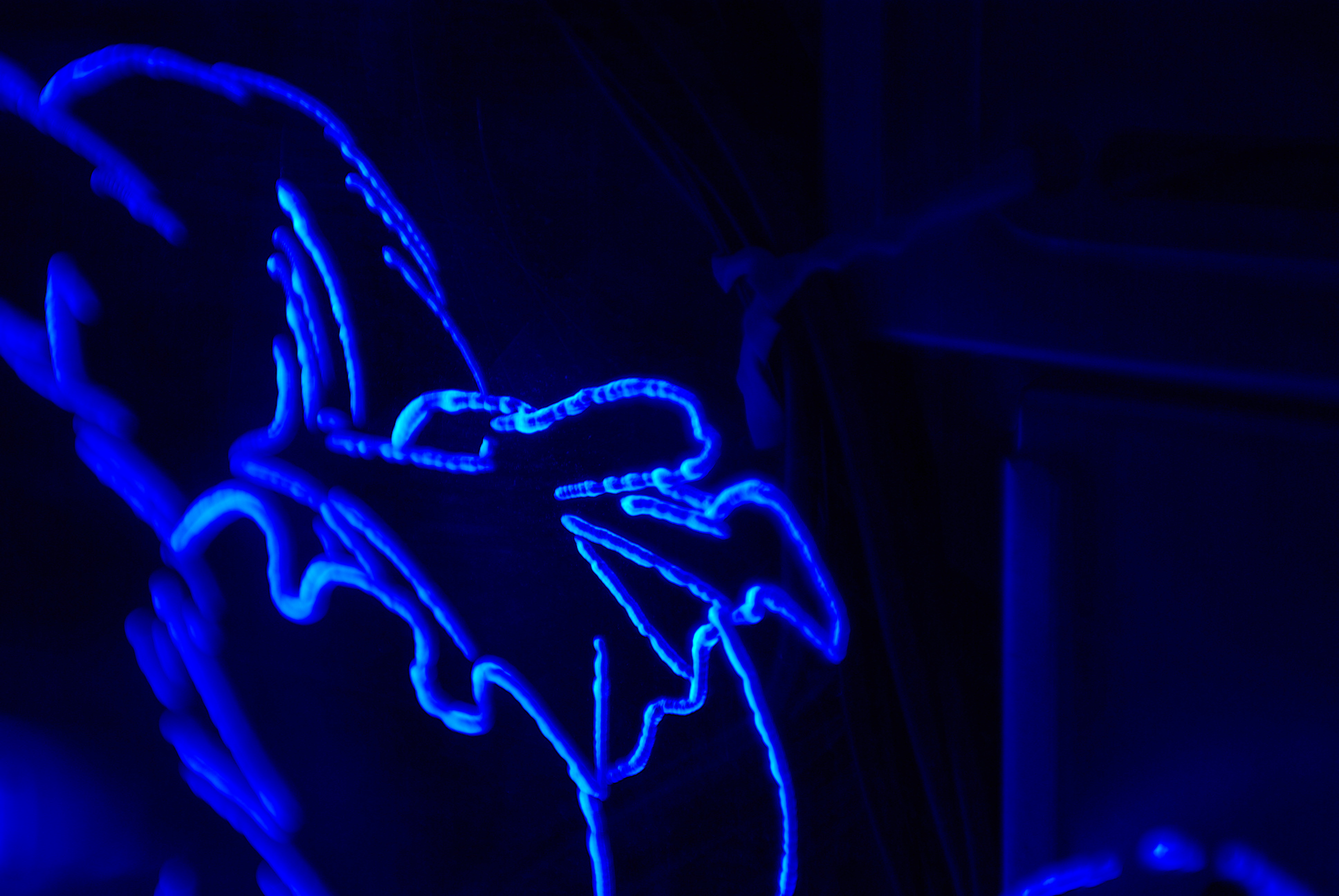

Quelques aperçus de nuit (cliquer pour agrandir)

L´éclairage dans le boîtier est uniquement dû au panneau en plexiglas !

Conclusion

Le montage complet prend pas mal de temps (il faut bien une journée complète), mais il semble que les résultats soient là ! On veillera à prendre les précautions nécessaires pour tout ce qui concerne la manipulation du plexiglas et la partie électrique en soignant l´isolation du montage.
Après ça, le boîtier est nettement plus "personnel" : on aime ou on n´aime pas le dessin qui y figure, ça c´est personnel. Il est aussi possible de contrôler l´instensité lumineuse de la porte en la branchant sur un rhéobus !
Les applications sont nombreuses : sur le même principe, on pourra faire du "tuning" sur presque tout élément sur lequel on applique un vitrage, comme certains amplis audio.
Un point important : la consommation est dérisoire !

Pour ceux qui le souhaitent, on peut tout à fait envisager de mixer les couleurs des diodes, puisqu´on peut en trouver en rouge, vert et blanc, ou encore utiliser des diodes bicolores. Avec le câblage adéquat, on pourrait tout à faire faire clignoter partiellement ou entièrement le panneau au rythme de la musique ou d´un jeu ! Là, ca devient franchement du Jackysme... A chacun de faire selon ses envies !
