Panneau lumineux en plexiglas Homemade

Page mise à jour le 06/01/2008 - Mandorlo G. et Mandorlo F.
Imprimer le document
Imprimer
Recommander le document à quelqu´un
Recommander
Faire une remarque
Des remarques ?

Sommaire :
  1. Présentation du projet
  2. Gravure du plexiglas
  3. Découpes, perçage et mise en place des diodes
  4. Montage électrique
  5. Rendu final

2. Gravure du plexiglas

Désormais, on va réaliser les motifs qui vont être éclairés. Idéalement, rien n´empêche de réaliser les découpe avant la gravure, au contraire, cela permet de travailler avec les plastiques de protection du plexiglas, ce qui évite de le rayer !

Le matériel nécessaire

Afin de mener à bien notre projet nous allons avoir besoin :

MatérielAperçu
Une plaque de plexiglas

Une plaque de plexiglas avec ses plastiques de protection

- de plexiglas 5 mm d´épaisseur. On veillera à acheter du plexiglas qui respecte bien cette cote, car nous allons percer dans la tranche des trous de 3 mm... et on trouve souvent des plaques vendues comme 5 mm mais qui font plutôt 4 à 4.5 mm ! De préférence, on fera faire les découpe pour un résultat optimal
Kit Dremel série 300 avec arbre flexible

Kit Dremel série 300 avec arbre flexible

- d´un outil d´usinage, idéalement une Dremel ou compatible, avec si possible un repport de la tête de l´outils avec un flexible. Etant donné que la gravure pourra être longue et demander beaucoup de minutie, c´est un accessoire indispensable ! A noter que peu de marques proposent ce genre d´accessoires. On trouvera ce genre de produit dans tout magasin de bricolage qui se respecte.
Exemple de fraise à graver de 1.6 mm

Exemple de fraise à graver de 1.6 mm

- d´une fraise à graver avec une tête d´usinage entre 1 mm et 2 mm. Une fraise trop petite fera des sillons pas suffisament visibles et au-delà de 2 mm, le dessins paraitra grossier. Attention pour ceux qui utilisent des produits Dremel et plus particulièrement la fraise de référence 106 (1.6 mm) : il faut un embout qui convient... ou un mandrin universel.

Le reste du matériel est suffisament standard pour ne pas être mentionné (feutres, règles, papier...)

Nota Bene

Je n´ai pas d´action chez Dremel ;) Cependant, si leur produits peuvent paraître un peu cher, ca reste du matériel de qualité, et surtout, on n´a pas de mal à trouver des accessoires divers et variés. Bref, les amateurs de modélisme et de bricolage apprécient ! Un critère à prendre en considération surtout si on cherche un arbre flexible...
Seconde remarque : on peut aussi mettre de la gaine thermo sur la tige de la fraise pour éviter d´acheter un mendrin si celui-ci n´est pas compatible avec les petits diamètres.

Transfert du dessin à réaliser

Par rapport au motif que l´on souhaite regarder, il faudra veiller à réaliser une symétrie pour le motif imprimé. En effet, on va placer le dessin sous le plexiglas, et comme les gravures vont se trouver à l´intérieur, on grave en fait ce qui est vu de l´intérieur du boîtier. Evidement, s´il n´y a pas de texte, l´erreur n´est pas très grave, mais dans le cas contraire, ce sera gênant !
On essaira de retoucher l´éventuelle image de sorte à n´obtenir que les contours des motifs à dessiner. Cela donnera un bon aperçu du résultat, car on ne pourra pas vraiment faire de nuances : la lumière passera ou ne passera pas !
Le dessin obtenu sera alors scotché sur le plexiglas, après avoir préalablement enlevé les protections en plastique. On travaillera désormais sur un support propre et protégeant le plexiglas des rayures (sur un tissus par exemple).

Gravure des motifs à la fraise

Le plexiglas ayant tendance à vite fondre, il faudra veiller à n´utiliser la fraise qu´à faible vitesse. Dans le cas contraire, l´attaque est difficile à réaliser, puisqu´une pâte visqueuse va encrasser la fraise. Pour un motif de 30 cm x 30 cm, il faudra compter 1 heure et demie environ de travail. A cette étape, il est important de travailler en se plaçant à la verticale de la plaque, sinon, les motifs gravés sont décallés par rapport au dessin... et pour un meilleur résultat, il faut un décallage constant, donc pour faire simple, un décallage nul.

Le graveur à l´oeuvre

Le graveur à l´oeuvre... Hélas ce n´est pas l´auteur de PC-Optimise, mais son frère ;)

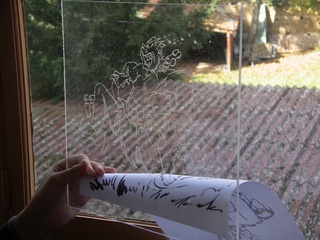

On pourra s´assurer de l´avancement de la gravure au fur et à mesure...

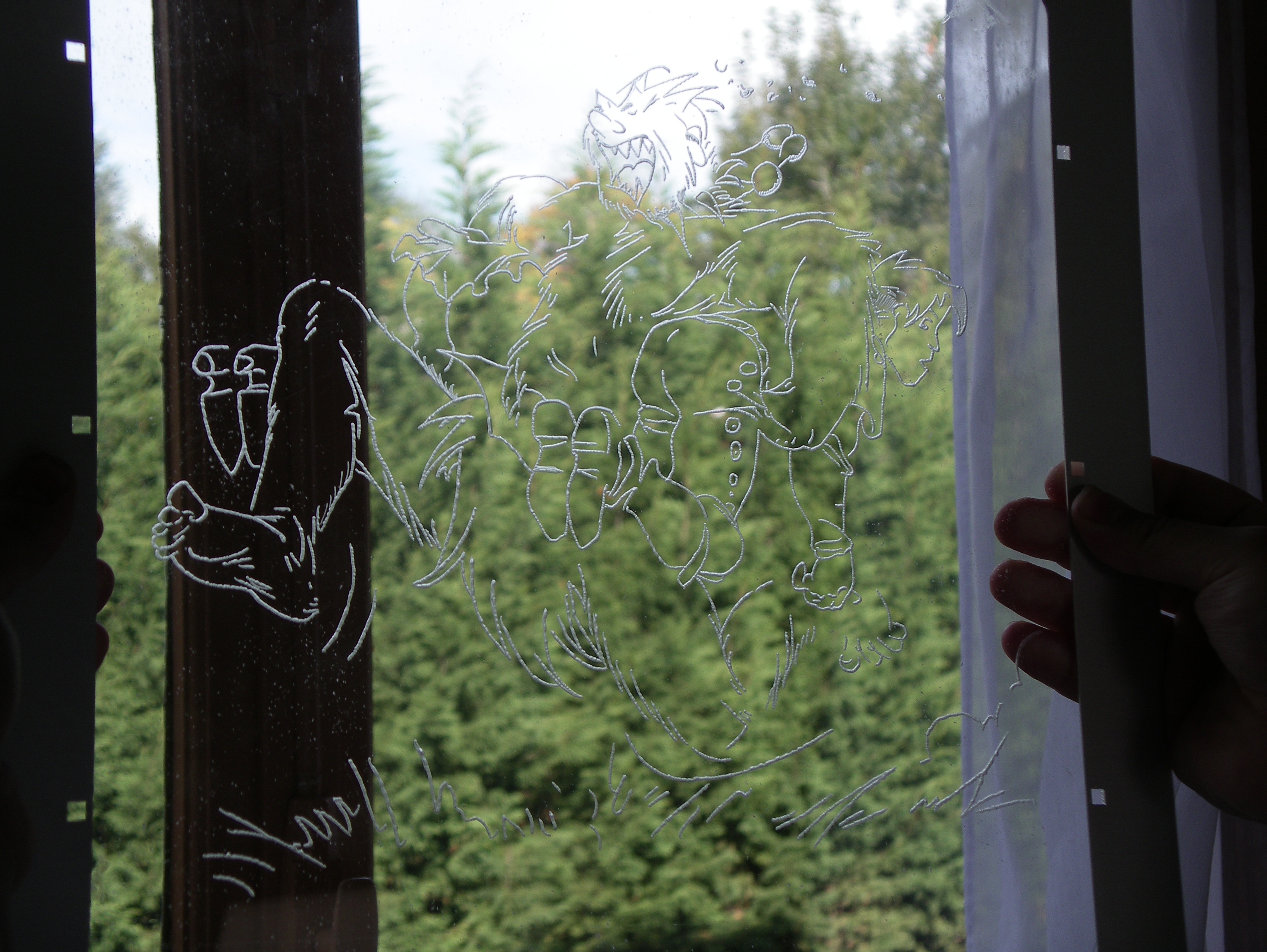

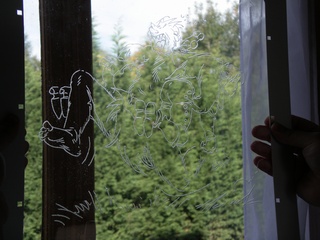

Avancement de la gravure : cliquer pour agrandir Avancement de la gravure : cliquer pour agrandir

Avancement de la gravure : cliquer pour agrandir
