Panneau lumineux en plexiglas Homemade

Page mise à jour le 06/01/2008 - Mandorlo G. et Mandorlo F.
Imprimer le document
Imprimer
Recommander le document à quelqu´un
Recommander
Faire une remarque
Des remarques ?

Sommaire :
  1. Présentation du projet
  2. Gravure du plexiglas
  3. Découpes, perçage et mise en place des diodes
  4. Montage électrique
  5. Rendu final

3. Découpes, perçage et mise en place des diodes

Etant donné qu´il va bien falloir fixer le plexiglas sur un support, nous allons procéder à quelques petites découpes.
Les connaisseurs auront noté sur la toute première page qu´il s´agit d´un boîtier ayant déjà une porte transparente (mais de 3 mm d´épaisseur). Nous allons donc nous contenter d´utiliser les mêmes trous de fixation et de la même visserie !

Etant donné qu´on ne pourra pas mettre de diode là où une vis est présente, on pourra essayer de répartir régulièrement les vis et les diodes. Dans notre cas, nous allons mettre :

  • 3 vis par côté (pas le choix)
  • 2 diodes par tranche
  • 1 diode par coin : ces diodes permettent d´obtenir d´éclairer des directions différentes des autres diodes, et vu la directivité des diodes, c´est à priori préférable pour obtenir un éclairage homogène.

Le matériel nécessaire

MatérielAperçu
Foret metal (zoom sur la pointe)

Foret metal (zoom sur la pointe)

- un foret métal de 3 mm de diamètre pour placer les diodes avec une perceuse à faible vitesse de rotation. A noter qu´une visseuse peut largement faire l´affaire. D´autres tailles de forets seront nécessaires pour fixer le plexiglas
Scie à métaux

Scie à métaux

- Une scie à métaux pour les éventuelles découpes. On prendra une lame avec une denture de 10 dents/cm maximum. On pourra aussi utiliser une mini-scie pour les petites découpes

Des outils plus classiques seront aussi nécessaires : un marteau accompagné un élément pointu, un feutre, une lime.

Réalisation des découpes & des perçages

Rien de bien compliqué : on protège le plexi des rayures, et quelque soit l´outil utilisé (scie ou perceuse), on veille à ne pas échauffer localement le plexiglas : donc petite vitesse de rotation, et pas de mouvements rapides pour le sciage. Dans les deux cas, il n´y a pas de réelle difficulté. On pourra limer les surfaces coupées pour un résultat plus propre, notament dans les coins si on doit ensuite percer.

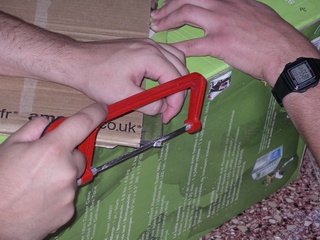

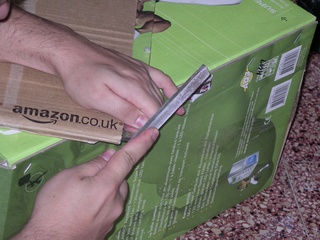

Découpe des coins Découpe des coins

Découpe des coins pour placer les diodes

Pour les perçages, on veillera à utiliser un outil pointu et un marteau pour forcer le centrage du foret. Pour les trous de gros diamètre, on pourra utiliser plusieurs perçages intermédiaires, mais on veillera à ce que le foret attaque avec une vitesse suffisante lorsqu´on agrandit un trou, sous peine de faire éclater le plexiglas.

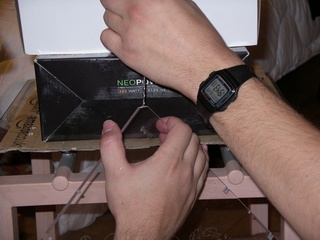

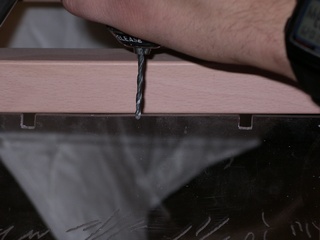

Perçage sur une des tranches Perçage sur le coin

Réalisation des perçages

On ne sera pas de trop de plusieurs mains pour réaliser les perçages des diodes. Il faudra aussi s´assurer de bien caller l´outil de perçage (perceuse ou visseuse), car il y a moins de 1 mm d´erreur, et il ne faut pas dévier ! Ceci explique l´empilement un peu "inhabituel" de boites en tout genre... quand on n´a pas à disposition un établi bien fourni et qu´il faut faire avec les moyens du bord !

Pose des diodes

Les diodes nécessitent un trou de 4 mm de profondeur environ. Le trou sera suffisament profond dès que le plexi entrera en contact avec leur base.

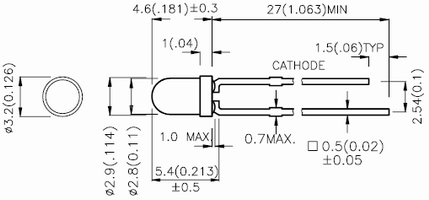

Dimensions d´une diode classique 3 mm

Dimensions d´une diode classique 3 mm (issue de la datasheet des L-7104QBC-D) : cotes en mm (in)

La mise en place des diodes ne pose aucune difficulté puisqu´il suffit de les coller ! Si de la "Super glue" fera largement l´affaire (une goutte par diode), on veillera à placer toutes les cathodes de la même façon de sorte à simplifier la réalisation du circuit électrique. Pour des raisons de compacité une fois les soudures réalisées, il est préférable de placer les diodes conformément aux photos suivantes, de sorte à pouvoir replier les pates dans la tranche du plexiglas.

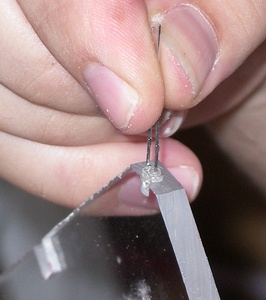

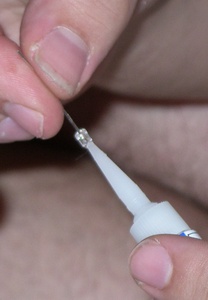

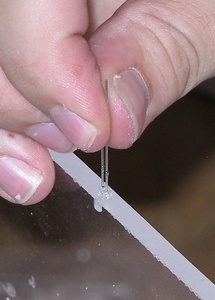

Collage des diodes Collage des diodes Collage des diodes

Collage des diodes : on veillera à faire attention à toutes les diposer à l´identique

Page précédentePage suivante
